المكثف

المكثف من أهم المكونات الاكترونية التي لا غني عنها في اي دائرة ويستخدم المكثف لعده أغراض

تنعيم التيار الكهربي

يكون التيار غير مستقر وبه بعض التشويش يعمل علي مزيد من الاستقرار للتيار

يستخدم أيضا في الربط بين الدوائر

شحن التيار وتفريغة علي حسب إحتياج الدائرة

واحد قياس المكثف هي الميكروفاراد

له العديد من الأشكال ولكننا سوف نهتم بالاشكال الخاصه بالابتوب

المكثف الكيميائي

المكثف السيراميك (البف)

المكثف التاتنيوم

المكثف الكيميائي والمكثفات التاتنيوم تمتاز بأن لها قطبيه بمعني ان احد أطرافها موجب والطرف الآخر سالب ويكون كل طرف محدد علي المكثف وايضا يكون مكان الاتجاه محدد علي المازربورد

ويجب مرعاه تلك القطبية عند تركيب المكثف وتلك المكثفات يكون مكتوب علي اجسامها الفولت والميكروفارادالخاص بكل مكثف

المكثفات السيراميكيه ليس لها قطبية وتركب علي المازربورد في اي اتجاة وعند تغيره يراعى نفس الحجم فقط إلا في حاله اذا كان تلك المكثف مرتبط مع خطوط الداتا نحتاج نفس القيمه

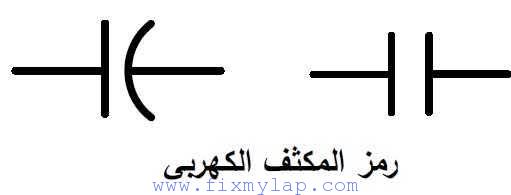

ويرمز المكثف علي المخطط بالرمز C

وعلامه تلف المكثف الكيميائي هو ان يكون منتفخ

وهناك جهاز خاص بقياس المكثف والحكم علي تلفها وهو جهاز Esr meter

ومن علامات تلف المكثف ان يكون بة شورت داخلي عند قياسه بالافوميتر علي وضع buzzer يعطي صفارة طويلة بدون توقف

كيفية قياس المكثف بالافوميتر

اولا : نقوم بفصل المكثف من الدائرة فك المكثف من البوردة

ثانيا: نقوم بتفريغ الشحنة الموجودة بالمكثف عن طريق لمس الطرفين بعضهما البعض بطرف الافوميتر نظرا لانه معدن

ثالثا: وضع الطرف الاول الموجب الاحمر علي الطرف الموجب من المكثف والاخر الاسود السالب علي نظيرة في المكثف سنلاحظ ان الافو ميتر يقوم بالعدد والرجوع الي الرقم 1 بسرعة بهذا يكون المكثف يعمل وهذا هو القياس السليم .

القياس التالف هو :

صفارة مستمرة وهذا يعني شورت داخل المكثف

العدد والرجوع للرقم واحد بعد فترة طويلة

انتفاخ المكثف

ملحوظة هامة

لابد من قياس المكثف اكثر من مرة والتفريغ في كل مرة
