هي تحديد كمية التيار الكهربائي المار في الدائرة الكهربائية
وظيفة المقاومة الكهربائية
الغرض من وجود مقاومة معينة فى دائرة يتوقف على نوع الدائرة والعمل الذى تؤديه فهى إما
أن تكون لتحديد شدة التيار ( أمبير ) الذى يمر فى الدائرة
وإما أن تكون هذه المقاومة لكى تخفض جزءا من الضغط الكهربى ( فولت ) فى نقطه معينة لتلك الدائرة لكي لا تتضرر العناصر الالكترونية من مرور كمية كبيرة من التيار الكهربائي اكبر من مستوى تحملها لذلك التيار
أنواع المقاومات :
يوجد أنواع متعدده من المقاومات, ولكن يمكن تصنيفها بشكل مبسط الي نوعين أساسيين ” مقاومات ثابتة القيمه – مقاومات متغيرة القميه
المقاومة ثابتة القيمة
وهي المقاومه التي تكون قيمتها ثابته ولا يمكن تغييرها أو التحكم في قيمتها, وغالبآ ما تكون قيمة المقاومه مكتوبه عليها بشكل مباشر عن طريق الأرقام, أو بشكل غير مباشر عن طريق الألوان.

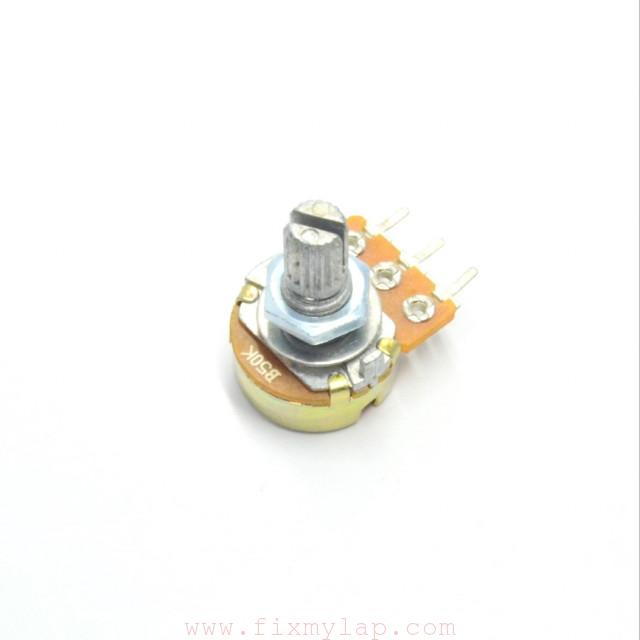

ﻓﻤﺜﻼ: ﻋﻨﺪﻣﺎ ﺗﻘﻮل أن ﻗﻴﻤﺔ اﻟﻤﻘﺎوﻣﺔ هي 10KΩ، فهذا ﻳﻌﻨـﻲ أن ﻗﻴﻤـﺔ اﻟﻤﻘﺎوﻣـﺔ ﺗﺘـﺮاوح ﺑـﻴﻦ ﺼﻔﺮ أوم وﺗـﺰداد ﺑﺎﻟﺘـﺪرﻳﺞ ﻳـﺪوﻳﺎ ﺣﺘـﻰ ﺗـﺼﻞ ﻗﻴﻤﺘﻬـﺎ اﻟﻌﻈﻤـﻰ التي هي 10KΩ.
بـمعنى آخر، أنها تتغير من 0 إلى 10KΩ، وﻳﻤﻜﻦ ﺗﺜﺒﻴﺘﻬﺎ ﻋﻠﻰ ﻗﻴﻤﺔ ﻣﻌﻴﻨﺔ.
كيفية قياس المقاومة
تقاس بوحدة تسمى الأوم
ويرمز لها على المخطط بالحرف R
1000 أوم = 1 كيلو أوم
1000 كيلو أوم = 1 ميغا أوم
1000 ميغا أوم = 1 جيغا أوم
يكتب علي جسم المقاومة ارقاما ومن هذه الارقام نقوم بحساب قيمة المقاومة بالاوم وبعد ذلك نقوم بالقياس بالافوميتر فلابد من ظهور القيمة المحسوبة علي جسم المقاومة علي الافوميتر . مثال : اذا كان يكتب علي المقاومة رقم 330 فما طريقة حساب قيمة المقاومة
الطريقة هي :
اولا : نزول الرقم الاول كما هو 3 ثانيا :نزول الرقم الثاني كما هو 3 ثالثا : تحويل الرقم الثالث الي اصفار حسب قيمتة وان كان صفر لا يحسب مثال اذا : المقاومة 330 هي 33اوم ,
والمقاومة 331هي 330 اوم

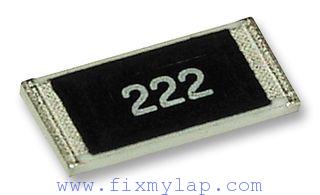

والمقاومة 222 هي 2200 اوم
والمقاومة 100 هي 10 اوم
يوجد أنواع من المقاومات صغيرة الحجم جدا لا يكتب على جسمها ارقام ونعرف قيمتها من المخطط او القياس بالأفوميتر
المقاومة ليس لها اتجاه حيث نستطيع تركيبها وقياسها من الجهتين
علامه تلف المقاومة ان تكبر قيمتها مثلا لو كانت القيمة 33 اوم وحدث بها تلف نجد القياس مختلف مثلا تكون 2 كيلو اوم
