الوصلة الثنائية: الدايود Diode

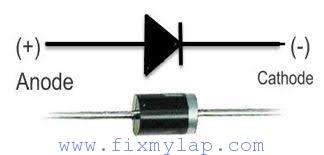

وهو عنصر الكتروني يسمح بمرور التيار الكهربي بإتجاه واحد فقط، من طرفه الموجب Anode إلى طرفه السالب Cathode.

يتم استخدام الدايود في الدائرة الالكترونية لانه يمتاز بتمرير التيار الكهربي في اتجاه واحد فقط ولا يسمح للتيار العكسي بالمرور من خلاله.

يمكن تشبيه عمل الدايود بأنه صمام أمان ، مثل صنبور الماء يسمح بمرور الماء باتجاه واحد فقط ولا يسمح للماء بالعودة للخلف. بنفس المبدأ يقوم الدايود بالسماح للتيار الكهربائي في الدارة الكهربائية بالمرور باتجاه واحد فقط – ضمن شرط معين – ولا يسمح له بالعودة بالعكس .

والشرط المعين الذي يسمح به الدايود للتيار بالمرور من الطرف الموجب الى الطرف السالب وهو ما يعرف بجهد العتبة وذلك عندما يكون الجهد الكهربائي المطبق على المصعد أكبر من المهبط بقيمة 0.7 فولت على

وعلى ذلك فإنه يستخدم في الكثير من التطبيقات المختلفة وساعد كثيراً في تطوير عمل الدوائر الالكترونية.

دايود السيليكون والجرمانيوم

يوجد دايود يتم تصنيعه من بلورات الجرمانيوم يحتاج إلى 0.3  v   ليمرر التيار الكهربائي من خلاله في حالة التوصيل الامامي. ودايود اخر يتم تصنيعه من بلورات السيليكون يحتاج إلى 0.7 v  ليمرر التيار الكهربائي من خلاله في حالة التوصيل الامامي

للدايود حالتين لتوصيله بالدائرة

وهما: التوصيل الامامي Forward Bias و التوصيل العكسي

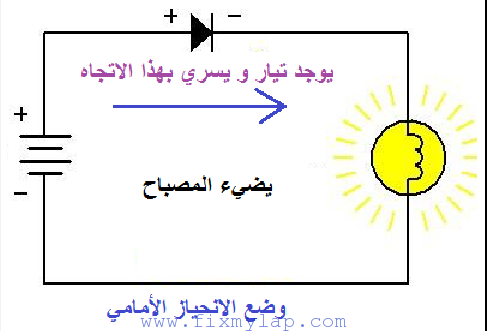

توصيل الدايود بالانحياز الإمامي Forward Bias

يسمح الدايود بمرور التيار عبره في حالة توصيله في نفس إتجاه التيار : وهو من خلال توصيل الطرف الموجب Anode له بالطرف الموجب لمصدر جهد مستمر DC، وتوصيل الطرف السالب Cathode له بالطرف السالب للمصدر فيعمل وكأنه مفتاح مغلق يمرر التيار.. وتسمى هذه العملية بالتوصيل الإمامي Forward Bias.

توصيل الدايود بالانحياز العكسي Reverse Bias

لا يسمح الدايود بمرور التيار عبره في حالة عكس إتجاه التيار : وهو من خلال توصيل الطرف الموجب Anode له بالطرف السالب بالبطارية او المصدر، وتوصيل الطرف السالب Cathode له بالطرف الموجب بالبطارية او المصدر فيعمل وكأنه مفتاح مفتوح و لا يمرر التيار.. وتسمى هذه العملية بالتوصيل العكسي Reverse Bias.

فكرة عمل الدايود

تخيل ان المنطقة الفاصلة بين P-type و N-type بالدايود ،هي عبار ة عن باب غرفة يحاول احد الاشخاص المرور عبره.. ولكي ينجح في عبوره.. فإنه يحتاج إلى دفع الباب بقوة بـ0.7 فولت

ولكن ماذا لو: تواجد عائق وهو شخص اخر مثلاً خلف الباب يصده.. وهذا الشخص يدفع الباب بقوة معينة، في هذه الحالة لكي ينجح الشخص الذي يريد العبور بفتح الباب.. فإن كل مايحتاج إليه هو ان يدفع الباب بقوة اكبر من قوة الشخص الاخر الذي يصده بالإضافة إلى 0.7

نرمز للدايود بالرمز D

الزينر دايود

 الزينر يعمل مثل الديود بختلاف بسيط انه فى حالة الانحياز العكسي يعطي جهد يسمى بجهد الزينر ويختلف هذا الجهد بختلاف الانواع  اما في حالة الانحياز الامامي يكون مثل الدايود العادي

الفرق بين

الزينر و  دايود

هو دايود عادى فى حاله الانحياز الامامى بياخذ جهد0.7  مثل اى دايود من اجل ان يمرر تيار لكن فى الانحياز العكسى الفرق بينه وبين الدايود العادى الدايواد العادى بيكون جهد الانهيار الخاص بة كبير جدا اكبر علشان الدايود ينهار ويمرر تيار الى الطرف الموجب اما الدايود الزينر يكون له جهد معين للانهيار اسمه vz يكون له قيمه صغيره تتراوح من 1 الى 5 فولت على الزينرعندما يصل لهذا الجهد يمر التيار عبر الزينر بشرط ان التيار اللذى يمر ان يتراوح بين قيمتين ال Iz min و Iz max فلو كان اقل من ال min الزينر مش لن يعمل ولو اكثر من IZMAX سوف يحترق الدايود وهو فى الانحياز العكسى نستفاد منه ان الجهد عليه يظل ثابت وهو قيمه ال VZ وهكذا سوف يعمل كمنظم جهد

نرمز للزينر دايود بالرمز ZD

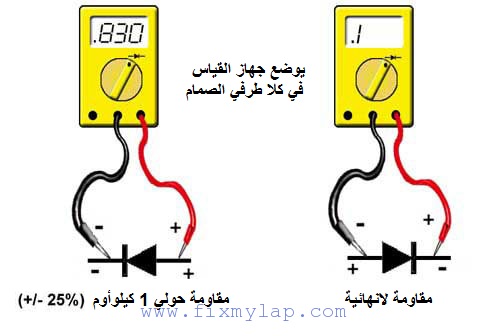

كيفية قياس الدايود و الزنير دايود

هو له اتجاهين اتجاه سالب واتجاه موجب حيث نقوم بوضع طرفي الافوميتر علي الاتجاه السليم

السالب مع السالب والموجب مع الموجب سيقوم بإعطاء قراءة وإذا عكسنا السالب مع الموجب

والموجب مع السالب لا يعطي قراءة وهذا هو القياس السليم
